Комплексные решения для проектов УМНЫЙ ГОРОД
Интеллектуальное управление объектами городской инфраструктуры с использованием платформы беспроводной передачи данных EcoMatrix
УМНЫЙ ГОРОД – это результат объединения физических активов, определяющих все сферы производства и жизнедеятельности города, с цифровой инфраструктурой. Для эффективного управления всеми активами и ресурсами платформа EcoMatrix предоставляет возможность объединения объектов инженерной инфраструктуры города в беспроводную технологическую сеть обмена данными с выводом информации в единый Центр Сбора и Обработки Данных.
Основные достоинства данного решения:
Объединение различных типов объектов инженерной инфраструктуры в единую технологическую сеть передачи данных
Контроль всех слоев жизнедеятельности города, что расширяет возможности управления и минимизирует затраты на инфраструктуру
Одновременный сбор и обработка различных видов данных из различных сетевых уровней
Передаваемые данные накапливаются и сохраняются в Центре Сбора и Обработки Данных для анализа, отчетности, управления и взаимодействия с внешними системами
Централизованное, сквозное и прозрачное управление всеми видами инфраструктуры
Повышение эффективности муниципальных расходов
Решения для коммунальных служб
Беспроводная система автоматизации учета расхода энергоресурсов
Полностью беспроводная система на базе платформы EcoMatrix, включающая технологию беспроводной передачи показаний счетчиков (воды, тепла, электричества и газа) и автоматизированную обработку данных.
Беспроводная система контроля и управления водными ресурсами
Состоит из ряда независимых технологий для беспроводного управления процессами водоснабжения, разработанных на базе платформы EcoMatrix.
Система определения местонахождения оборудования и персонала
Для организаций с большим количеством помещений и постоянно меняющимся расположением различного оборудования и персонала (склады, больницы и пр.). Предоставляет не только данные местоположения объекта на текущий момент, но и всю историю его перемещений.
Интеллектуальная транспортная инфраструктура
Беспроводная система учета топлива и мониторинг транспорта
Осуществляет учет горючего и мониторинг транспорта в режиме реального времени, соблюдение маршрутов и режимов работы транспорта, что позволяет рационально использовать технику, предотвращать хищения и экономить горючее.
Беспроводная система администрирования парковочного пространства
Система на базе платформы EcoMatrix позволяет в реальном времени получать информацию по наличию/отсутствию свободных парковочных мест вдоль дорог и на специализированных парковках города.
решения для систем безопасности
Беспроводная система комплексной безопасности объектов
Система на базе платформы EcoMatrix предназначена для предотвращения несанкционированного пребывания посторонних лиц на охраняемых территориях, защиты от вандализма, угроз, краж, пожара, утечки газа, подтопления и пр.
Инновации для городской среды
Энергоэффективное городское и дорожное освещение
Беспроводная система на базе платформы EcoMatrix предназначена для централизованного контроля и управления наружным освещением населенных пунктов, территорий промышленных объектов и дорожных магистралей.

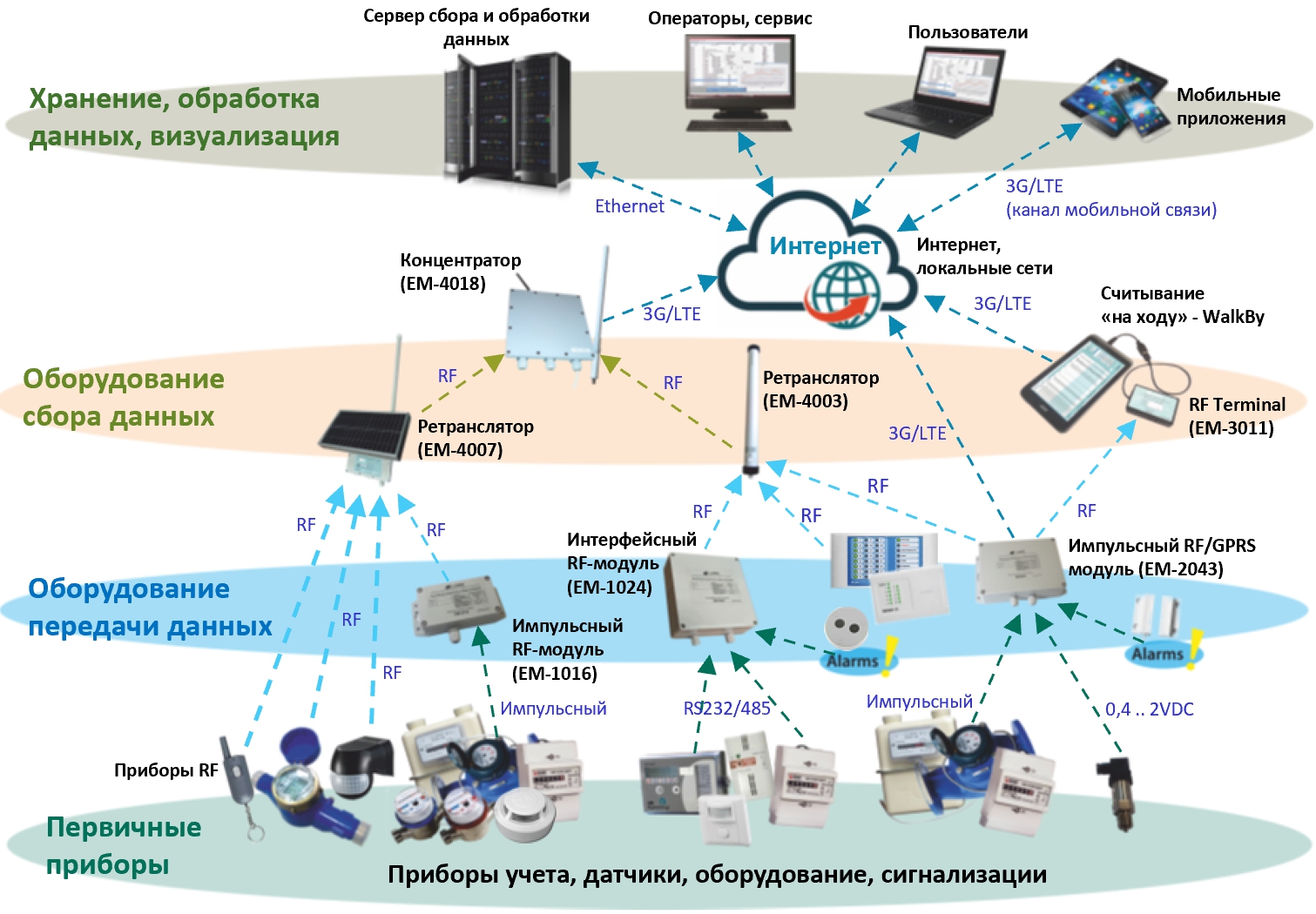

Основное оборудование сбора и передачи данных
Оборудование передачи данных
Импульсный RF модуль (EM1016)
Внешний радиопередающий модуль предназначен для беспроводной передачи данных от счетчиков воды, электричества и газа, оснащённых импульсными выходами. Устройство имеет 4 импульсных входа для подключения различных типов счётчиков. Питание осуществляется от литиевых батарей с ресурсом более 12 лет. Все параметры, включая общие и индивидуальные по каждому входу, настраиваются дистанционно при помощи радиотерминала (ЕМ3011) и специального программного обеспечения. Встроенный энергонезависимый архив обеспечивает хранение текущих, почасовых и суточных значений по каждому входу сроком до 6 месяцев
Pulse RF EM1016 rus.pdf
Интерфейсный RF модуль (EM1024)
Внешний радиопередающий модуль предназначен для передачи данных с расходомеров и других устройств, оснащённых интерфейсами RS232, RS485 и CAN. Устройство получает питание от сети 220 В переменного тока. В конструкцию модуля интегрированы интерфейсы RS232, RS485 и CAN, а также предусмотрены три входа для сигнализаторов уровня жидкости (для контроля подтопления) и один цифровой вход для подключения внешних устройств сигнализации
Interface RF EM1024 rus.pdf
Импульсный RF/3G/LTE модуль (EM2043)
Внешний модуль предназначен для передачи данных по радиоканалу и/или каналу сотовой связи (3G/LTE) от счетчиков воды, газа и электроэнергии, оснащённых импульсными выходами, а также от подключённого к модулю датчика давления. Устройство имеет три импульсных входа для подключения счётчиков, один аналоговый вход с диапазоном 0,4…2 / 0…10 В постоянного тока для подключения датчика давления, а также дискретные входы для сигнализации. Питание модуля осуществляется от встроенной литиевой батареи с заявленным сроком службы не менее 7 лет, включая питание подключённого датчика давления.
RF GPRS EM2043 rus.pdf
Водяные счетчики со встроенным радиомодулем (EM-M)
Счётчики ЕМ-М — это многоструйные водосчётчики, предназначенные для измерения объёма питьевой воды в системах холодного и горячего водоснабжения. Поддерживаются условные диаметры (ДУ): 15, 20, 25, 32, 40 и 50 мм. Счётчики обеспечивают не только точное измерение, но и архивирование данных с возможностью их дистанционной передачи по радиоканалу. Счётчики оснащены встроенной антимагнитной защитой, корпусом с классом защиты IP68, и соответствуют метрологическому классу "С", что гарантирует высокую точность измерений даже при низком расходе воды
EM-M manual rus.pdf
Оборудование сбора данных
RF Терминал (EM3011)
RF Терминал представляет собой приемопередатчик, оснащённый встроенной или внешней антенной и подключаемый к компьютеру или планшету через USB-кабель. Это устройство предназначено для использования в системе WalkBy, где оно функционирует как приёмный модуль, обеспечивая сбор данных с устройств, расположенных на местности, без необходимости прямого контакта с ними. Кроме того, RF Терминал используется для конфигурирования различных устройств системы по радиоканалу. В комбинации с соответствующим программным обеспечением, RF Терминал предоставляет возможность производить удобную удалённую настройку оборудования, что значительно упрощает процессы обслуживания системы в полевых условиях
EM-3011 WalkBy rus.pdf
Ретранслятор Repeater RF (EM4003)
Ретранслятор Repeater RF предназначен для расширения зоны приема концентраторов GateWay в системах сбора данных. Устройство принимает данные по радио от модулей передачи данных, подключенных к измерительным приборам и оборудованию, и передает их на удаленный концентратор GateWay, обеспечивая стабильное и надежное соединение на больших расстояниях. Ретранслятор идеально подходит для применения в условиях, где прямой сигнал от концентраторов не может быть получен из-за ограничений дальности или преград в виде зданий и других объектов. Устройство работает от сети 110/220 VAC и обладает высокой устойчивостью к внешним воздействиям.
Repiter EM4003 rus.pdf
Ретранслятор Solar Repeater RF (EM4007)
Ретранслятор Solar Repeater RF предназначен для расширения зоны радиоприёма концентраторов GateWay в системах автоматизированного сбора данных. Устройство принимает данные по радиоканалу от модулей передачи данных, подключенных к измерительным приборам и оборудованию, и передаёт их на удалённый концентратор GateWay, обеспечивая надёжную связь на больших расстояниях, в том числе в сложных условиях городской застройки. Ретрансляторы Solar Repeater RF оснащены универсальной системой питания — встроенные аккумуляторные батареи с возможностью автоматической подзарядки от сети 110/220 VAC или от солнечных панелей. Это обеспечивает гибкость установки и автономную работу в местах, где нет постоянного электропитания. Каждые 15 минут по радиоканалу в систему передаются данные о напряжении зарядки аккумуляторной батареи, внутренней температуре устройства и статусе его работы. Это позволяет централизованно контролировать работоспособность ретрансляторов и своевременно реагировать на возможные отклонения в их функционировании.
Repiter EM4007 rus.pdf
Концентратор GateWay (EM4018)
Концентратор GateWay предназначен для приема по радиоканалу данных от радиомодулей и ретрансляторов, сохранения данных в энергонезависимой памяти и передачи их на сервер Центра Сбора и Обработки Данных с использованием различных каналов связи, включая 3G/LTE и Ethernet. Благодаря высокой производительности, один концентратор способен собирать информацию с более 30 000 радиомодулей, обеспечивая надежную и стабильную передачу данных в реальном времени или по заданному расписанию. Устройство имеет встроенную защиту от перебоев питания — питание осуществляется от сети 110/220 VAC с возможностью резервного питания от литиевых батарей, что обеспечивает автономную работу при временном отключении электроснабжения.
Concentrator EM4018 rus.pdf
